 ÜRÜNLER / FRENLİ MOTOR :
Genel Bilgi:
MAGNEL fren elektrik motorunun hassas ve kararlı frenleme yapmasını sağlar. MAGNEL  frenler montaj kolaylığı ve uygun fiziksel yapıları sayesinde endüstride çok geniş bir uygulama alanı bulurlar.

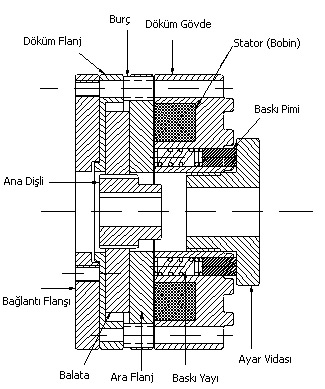

MAGNEL fren; stator, rotor ve mekanik bir frenleme düzeneğinden oluşur. Şebekeden beslenen bir frenleme bobini ile çalışan elektromagnetik fren, motordan ayrıdır ve hava soğutmalıdır. Kuru tip elektromagnetik fren, elektrik motorunun pervanesi çıkartılarak pervane tarafındaki mile monte edilecek şekilde imal edilir. Sabit kısım fren yanındaki motor kapağına, hareketli kısım ise motor miline sabitlenir. Böylece normal elektrik motoru frenli motor haline dönüştürülür. İstendiğinde motor pervane mili normalden daha çok uzatılarak elektromagnetik fren takıldıktan sonra en arkaya motor pervanesi de bağlanabilmektedir. MAGNEL fren monofaze DC ile çalışır. Fren magnetinin alternatif akım girişi 380 / 220 V. 50 Hz. dir. DC çıkışı 168 V veya 24 V gerilim değerindedir. AC’yi DC’ye çeviren özel diot elektromagnetik frenle beraber verilir. Fren bobininin DC ile beslenmesinin sebebi; alternatif akımdaki sıfır geçiş anlarındaki momentin de o anlarda sıfır olması ve istenen ayar fren momentinin de darbeli veya vuruntulu çalışmaması içindir. Elektriksel bakımdan iyi bir frenleme alternatif akımla yapılamaz. Zira alternatif akımda açma kapama süresi doğru akıma nazaran üç kat artar.










Çalışma Sistemi:
Gerilim yokken fren yaylarının yaptığı baskı nedeni ile elektromagnetik fren kapalı durumdadır. Motor uçlarına gerilim uygulandığında fren bobininden geçen akımın oluşturduğu manyetik alan bir çekim kuvveti yaratarak mevcut yay kuvvetini yener ve fren motor milini serbest bırakır. Motora uygulanan gerilim kesildiğinde elektromagnetik frenin bobininden de akım geçmez ve baskı yayları fren balatasını iter. Bu esnada oluşan sürtünme kuvveti sayesinde bir fren momenti oluşur ve motor mili frenlenir.





Kullanım alanı
MAGNEL frenler montaj kolaylığı ve uygun fiziksel yapıları sayesinde endüstride çok geniş bir uygulama alanı bulurlar. Hassas ve ani duruşun gerektiği tüm makina sistemlerinde kullanılır.
Elektromagnetik Fren Tipleri

380 V AC 168 V DC ( Standart - diotlu )
Motor klemensindeki 380 V AC, taktığımız standart üç ayaklı diot ile fren bobinine 168 V DC olarak ulaşır.

220 V AC 98 V DC
220 V AC ile beslendiğinde tarafinızdan takılacak diot sistemi ile fren bobinine 98 V DC olarak ulaşır.

24 V DC
Bu tip fren istendiğinde trafo - doğrultaç sistemi tarafınızdan takılır.

Ürün Özellikleri:

MAGNEL fren yardımıyla iş makinalarının motorları zorlanmadan ve ısınmadan frenlenir.
MAGNEL frenler 10 Nm ile 240 Nm moment değerleri aralığında standart olarak üretilirler.
Yekpare disk-balata sistemi ile uzun ömürlüdür.
Fren balatası asbest içermez.
Elektromagnetik frenlerin yapısı ve montajı basittir,her parçaya kolayca müdahale edilebilir. Fosfat kaplamalı oluşu sebebiyle  korozyona  dayanıklıdır ve  yüksek işletme  güvenliği  sağlar.
Durma esnasında fren kuvvetini sürekli korur.
Uzun ömürlü, tek parça disk balatalıdır.
Fren kuvveti mekanik olarak kolayca ayarlanır.
Seri çalışmaya müsait gecikmesiz açma-kapama imkanı sağlar.
İsteğe bağlı olarak gecikmeli frenleme yapabilir.
Büyük savurma kütlelerini frenleme imkanı sağlar.
İnvolüt diş geçme ile uzun ömürlü rotor-balata bağlantısı vardır.
Kolay montaj ve demontaj avantajı vardır.
Değişik DC gerilimler için bobin seçme imkanı vardır.
Kolay montajı ve ayarları ile hemen kullanıma hazırdır.
Düşük ses düzeyi sağlanarak dizayn edilmiştir.
Elektrik motorunun genel görünümünü bozmayacak şekilde dizayn edilmiştir.
Aşırı ısınmayı önleyen auto-soğutma sistemine sahiptir.
Standart bağlantı kabloları dış darbelere karşı dayanıklı ve esnektir.
Genel Emniyet Bilgileri:
DİKKAT : MAGNEL fren, elektriği kesildiğinde kendiliğinden çekerek frenleme yapacak şekilde dizayn edilmiştir. Fren parçaları yüksek yay basıncı altındadır, frenin parçalarını sökmeyiniz. Bu el kitabında anlatılanların dışında bir işlem yaparsanız, ürüne, makinaya veya kullanıcıya ciddi zararlar verebilirsiniz.
Bu emniyet bilgileri elektromagnetik frenin tamamını ihtiva etmez. Herhangi bir sorun için satıcı firma ile görüşünüz.

MAGNEL fren üretici firmanın önerdiği şekilde elektrik konusunda eğitimli / tecrübeli kişi tarafından monte edilmelidir.
Sadece eğitimli / tecrübeli operatörler elektromagnetik fren ile çalışmalıdır.
Elektromagnetik fren sadece üretici firmanın önerdiği ortamlarda çalışmalıdır.
MAGNEL frenin tüm fonksiyon testleri yapılarak, satışa sunulmuştur.
Uygun ve doğru olarak monte edildiğinde herhangi bir tehlike oluşturmayacak şekilde dizayn edilmiştir.
MAGNEL frenin parçalarını değiştirmek ve orijinal olmayan parça takmak yasaktır. Herhangi bir parça ihtiyacı olduğunda üretici firma ile temas kurulmalıdır.
MAGNEL frenin momentinin azalmaması ve frenleme yapmama riskini önlemek için sürtünme yüzeyleri yağdan, kirden ve aşındırıcı partiküllerden korunmalıdır.
Patlayıcı ve yanıcı içeren ortamlarda çalıştırılmamalıdır.
Düşük sıcaklıkta ve yüksek nemli ortamlarda çalışırken rotor ve fren aksamları donmaya karşı korunmalıdır.
Elektrik aksamı kısa devre yapmayacak şekilde monte edilmelidir.




Detaylı bilgi için hemen arayınız. +90 212 577 53 96 /+90 212 613 70 62
