Hesaplama Örnekleri;

Frenleme torku Mfc ile fren momenti Mf  arasındaki ilişki aşağıda ki gibidir.
Mf = Mfc .x cs

Sadece motor gücünü ve devrini biliyorsanız maksimum fren momentini Mf yaklaşık olarak aşağıdaki formülden hesaplanır;


Emniyet katsayısı ( Cs ) en az 2 dir.
Plakasında aşağıdaki bilgileri olan bir elektrik motorunun frenlenmesi için Fren Numaraları ile bir fren tipi seçilir.



1500 x 9,81
Söz konusu motor için Tablo 2’den okunan MH değeri 1,51 kgm < 2,85 kgm ise önerilen No 4 MAGNEL Fren uygundur.

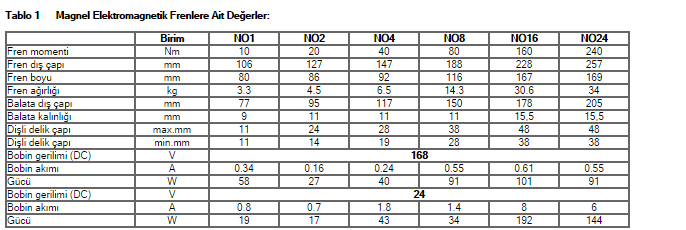

Tablo 1      Magnel Elektromagnetik Frenlere Ait Değerler:

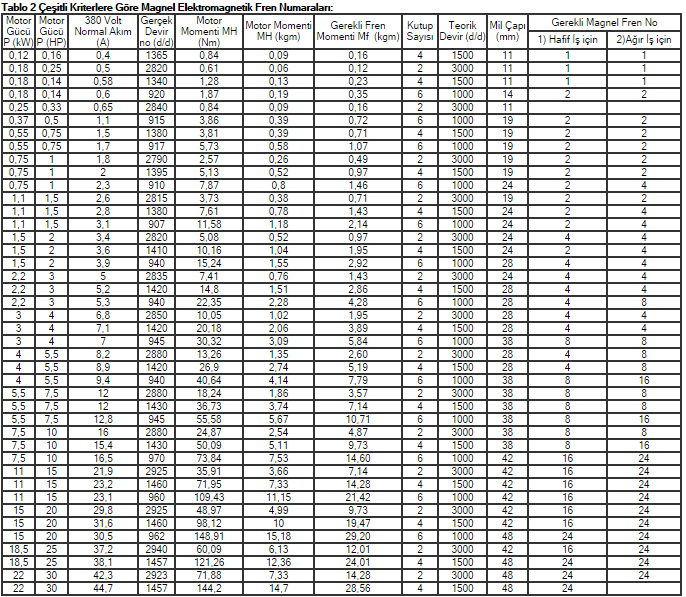

Tablo 2 Çeşitli Kriterlere Göre Magnel Elektromagnetik Fren Numaraları:



1) Hafif iş : yürütmede veya seyrek çalışan motorlar
2) Ağır iş : kaldırmada veya yoğun çalışan motorlar
